考虑温度预应力载荷的随机振动分析案例介绍

2022-08-05 15:56:32发表在 CAE仿真.

考虑温度预应力载荷的随机振动分析案例介绍

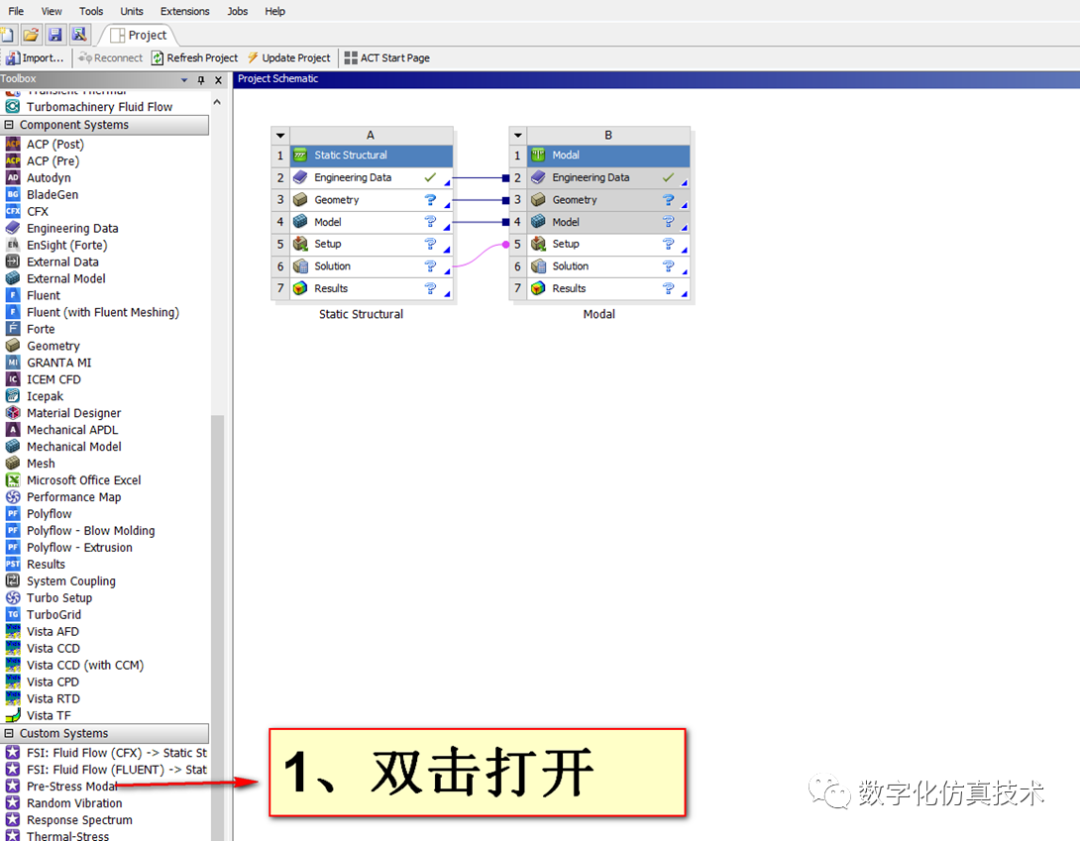

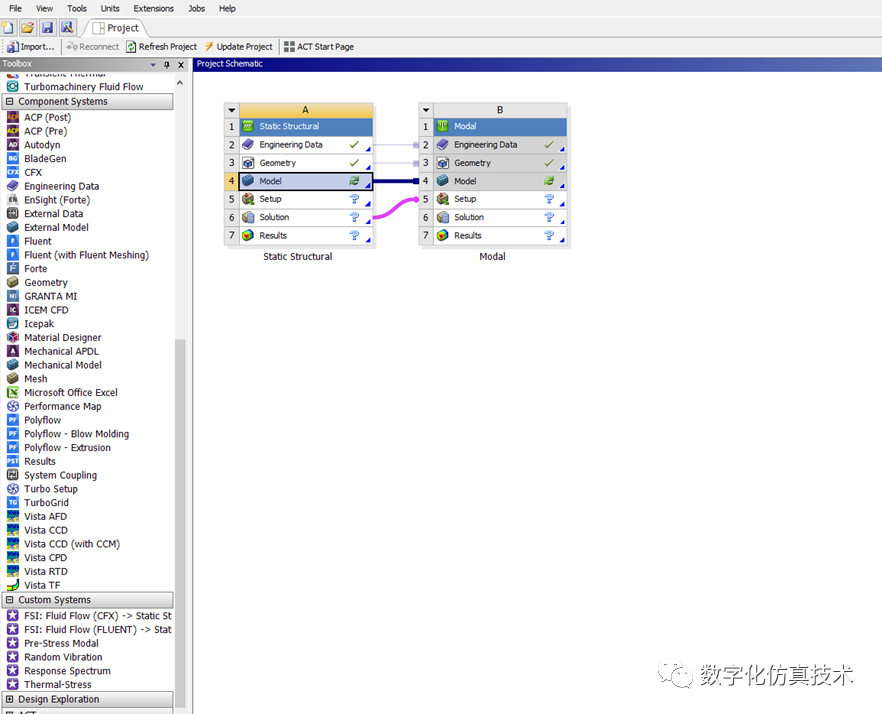

1. 打开，进入 Customsystems 模块，双击 Pre-Stress Modal 分析。

2. 右键 Geometry 导入几何模型，通过 Engineering Data 设置材料属性，也可以通过左侧 Component中External Model 模块导入在 Hypermesh 或 Ansa 中处理好的外部模型。

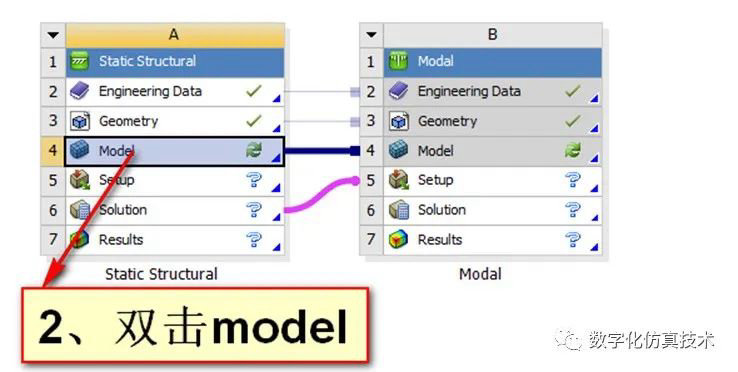

3. 双击如图 Model 模型进入 Mechanical 界面。

4. 设置预应力载荷计算，在 Staticstructural 中加载温度载荷（50℃）和两端固定约束。

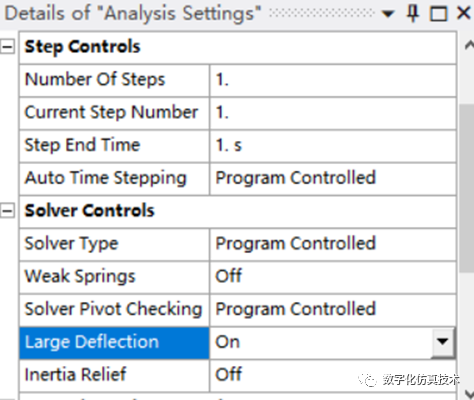

此步骤计算结果为下一步模态分析预应力输入，根据经验把大变形打开，即如下图所示Iargedeflection处选择 On。

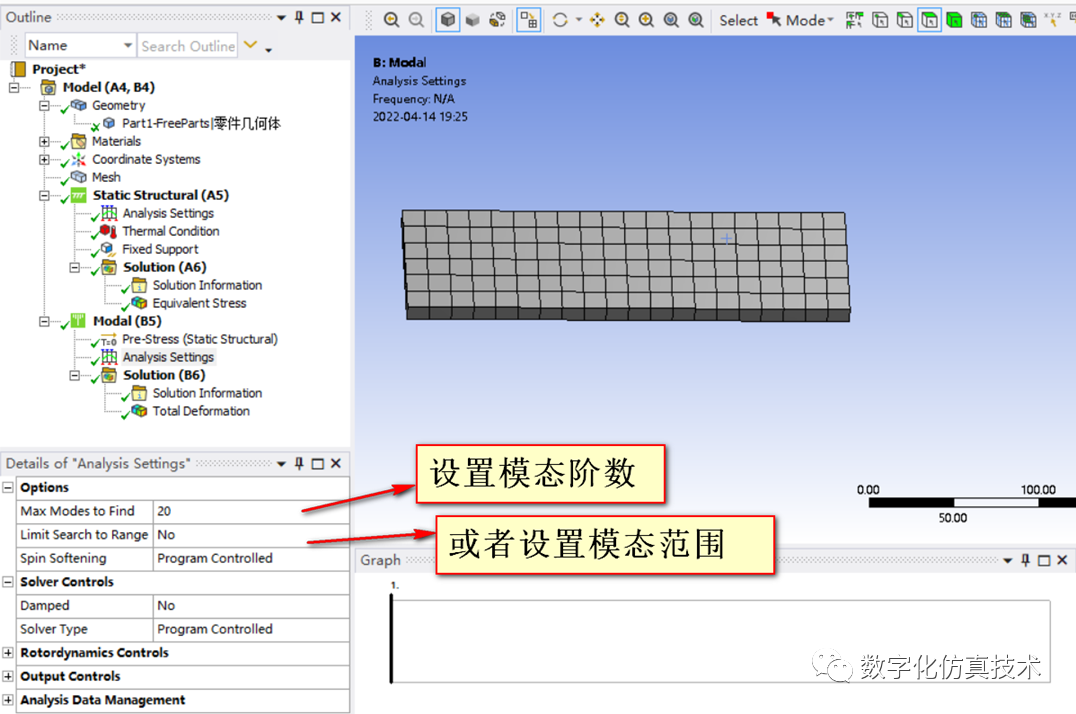

5. 模态分析中设置模态阶数或模态范围，此值根据下一步随机振动分析载荷输入有关，如振动载荷在0到1000hz之间，此处计算模态结果要计算1000Hz。

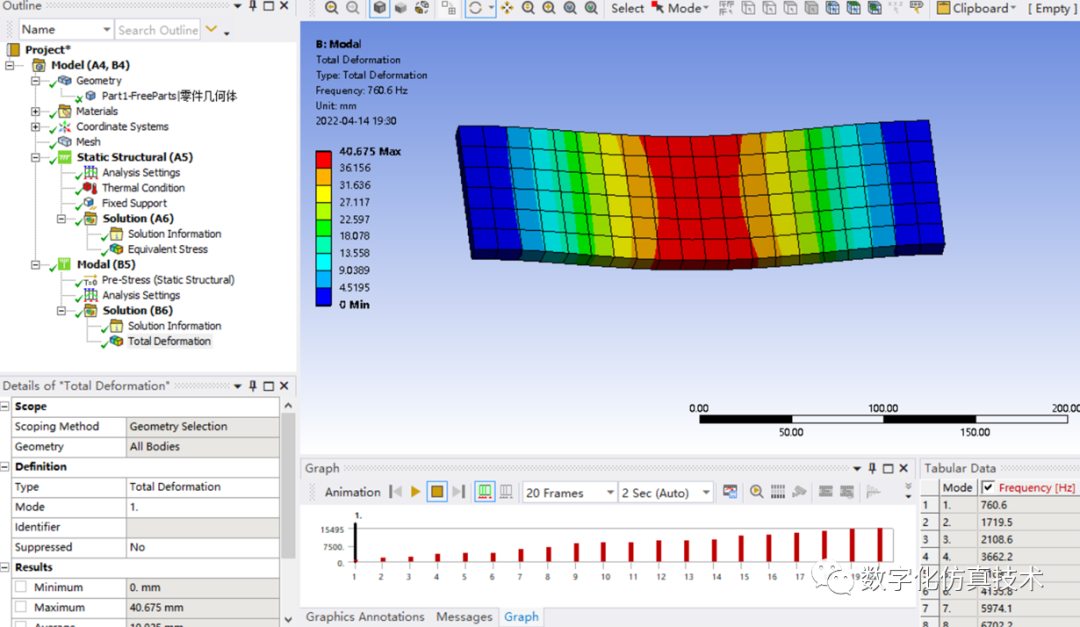

6. 点击 Solve 进行计算，先计算静力学分析，然后进行预应力模态计算，计算完成结果带约束一阶模态变形模式云图如下。

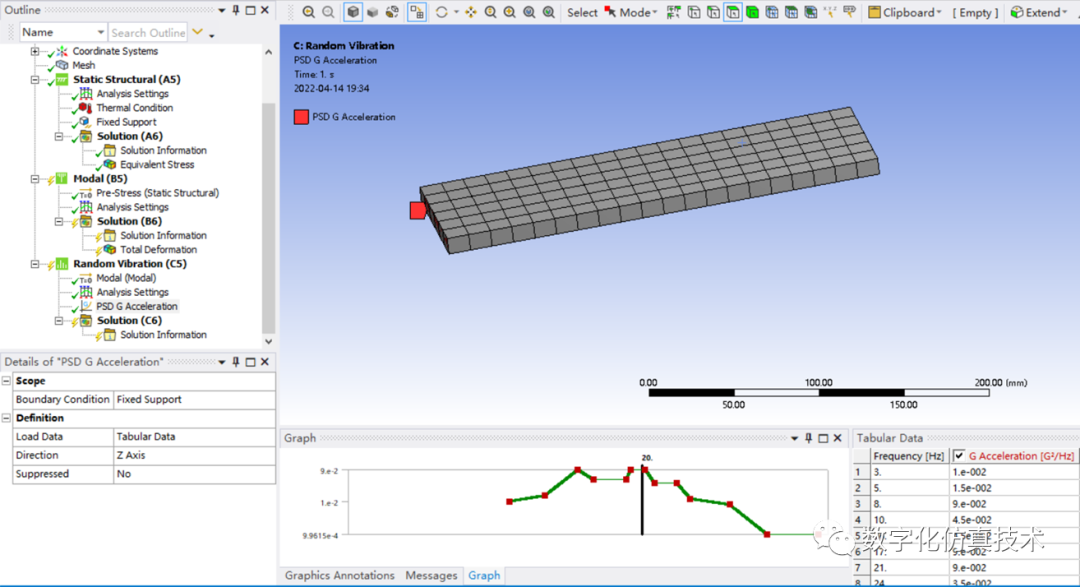

7. 设置随机振动分析，模态为上阶段模态分析结果，添加PSD G加速度输入载荷，本处以Z方向为例，设置约束条件，进行计算。

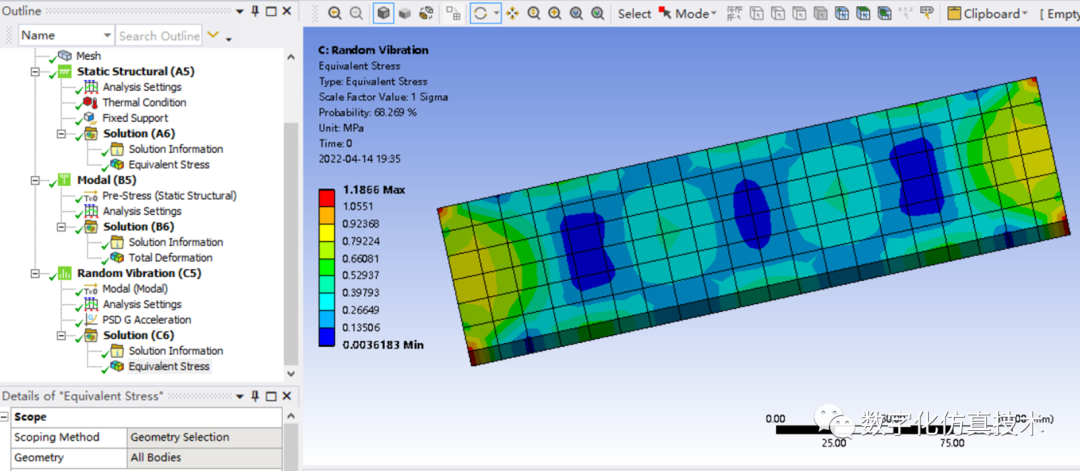

8. 查看应力结果，本处查看 1sigma Equivalent Stress 如下。

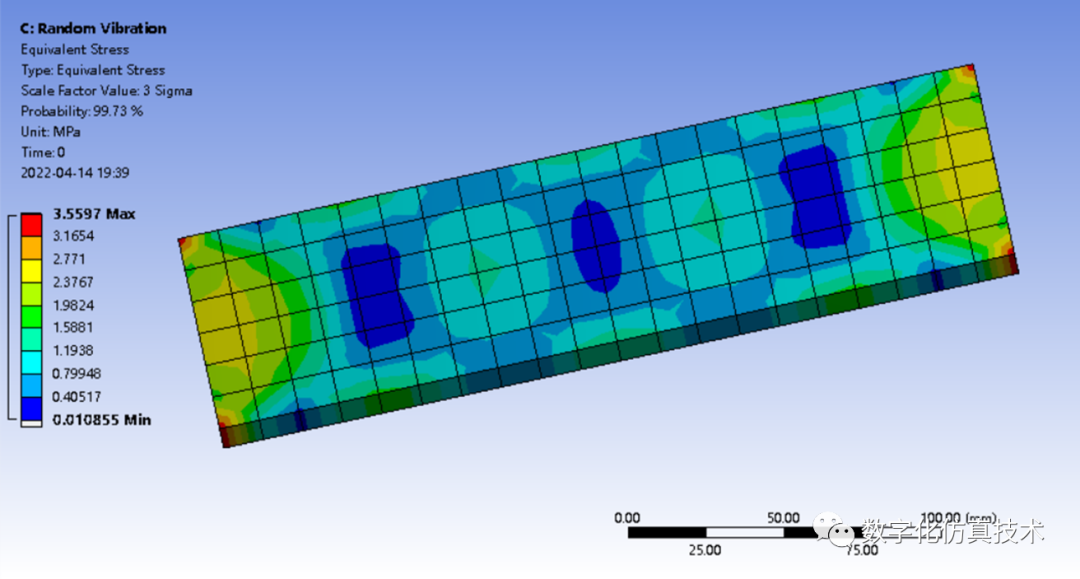

3sigma应力值如下
