ANSA划分网格之casting画网格介绍
导入模型

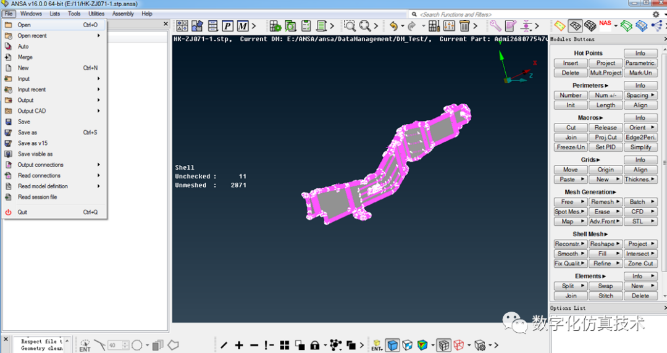

点击open,导入step文件
![](/resources/upload/af8b8a67eea1f0c/1653276041892.png)
划分网格

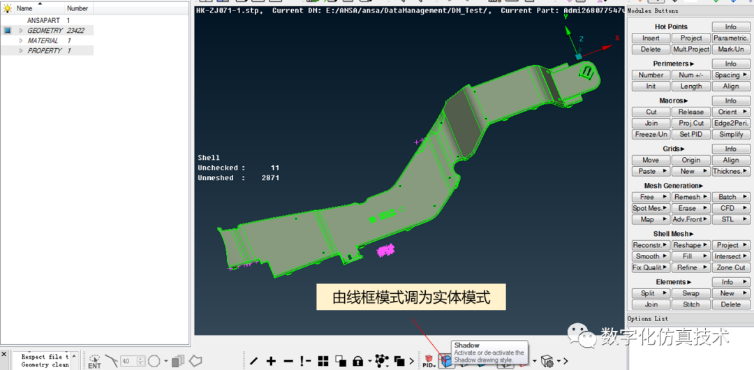

1. 将模型由线框模式调为实体模式
![](/resources/upload/af8b8a67eea1f0c/1653276042090.png)

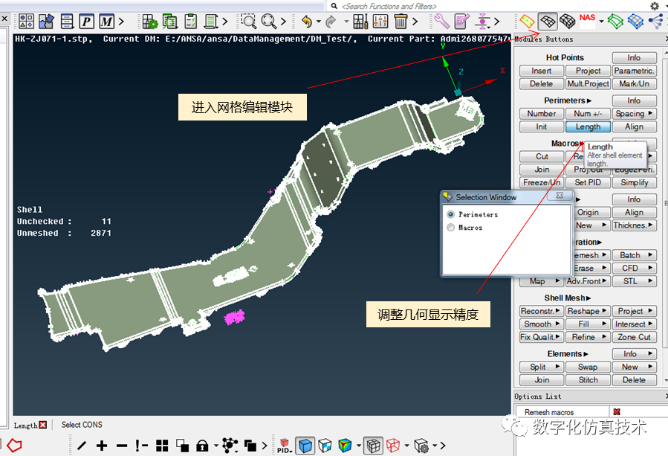

2. 进入网格编辑模块,将几何显示精度调整为1mm
![](/resources/upload/af8b8a67eea1f0c/1653276043433.png)
![](/resources/upload/af8b8a67eea1f0c/1653276042231.png)

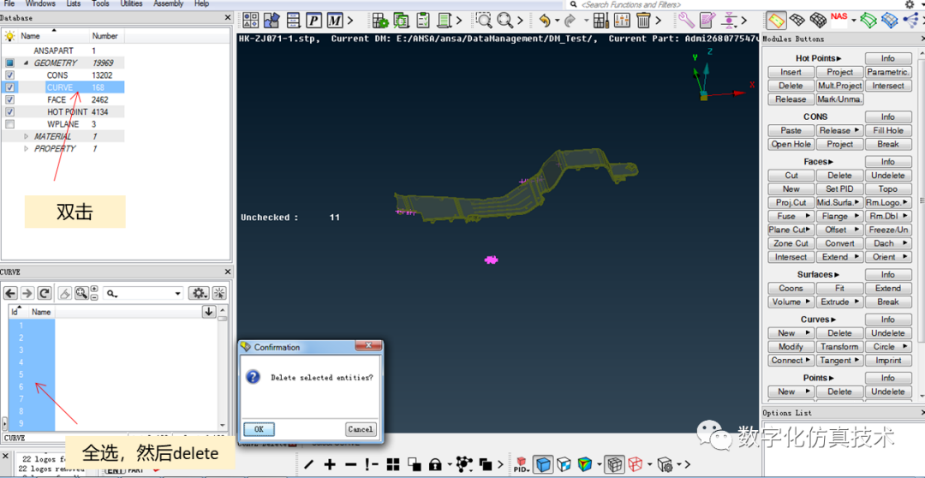

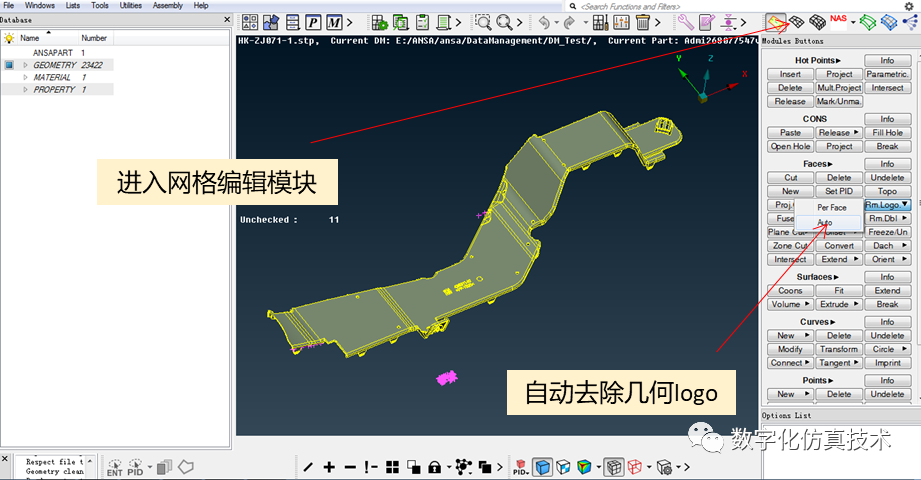

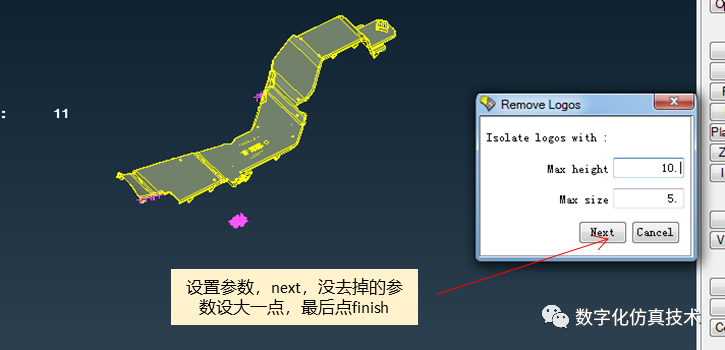

3. 自动去除几何logo并删除多余的线条
![](/resources/upload/af8b8a67eea1f0c/1653276043933.png)
![](/resources/upload/af8b8a67eea1f0c/1653276042538.png)
![](/resources/upload/af8b8a67eea1f0c/1653276044274.png)

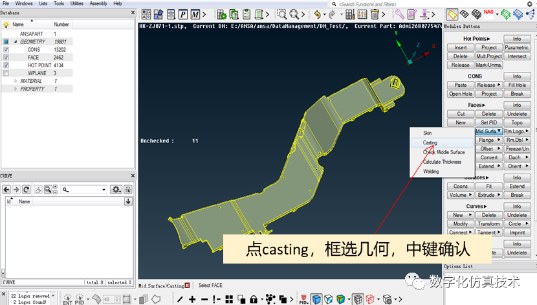

4. 划分网格
![](/resources/upload/af8b8a67eea1f0c/1653276042631.png)

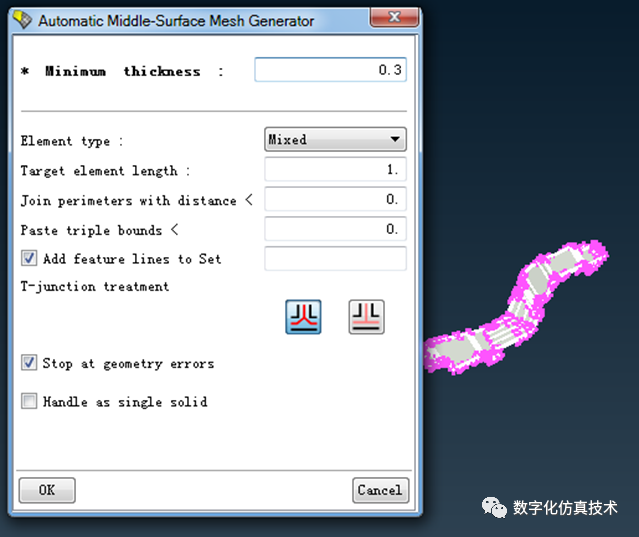

参数根据需要设置,接下来是一个时间比较长的过程
![](/resources/upload/af8b8a67eea1f0c/1653276042889.png)
网格后处理

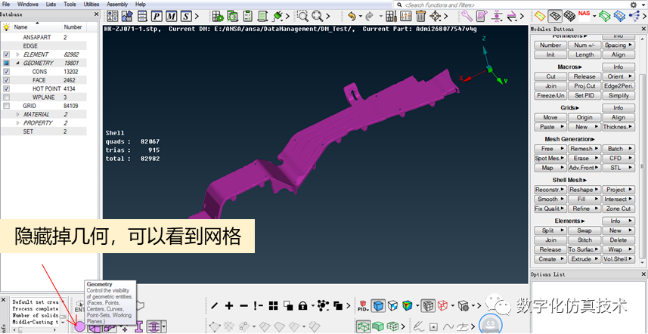

1. 网格查看
![](/resources/upload/af8b8a67eea1f0c/1653276043490.png)

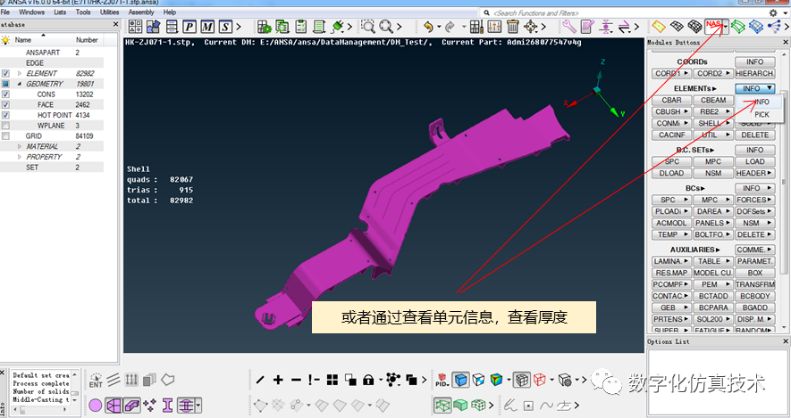

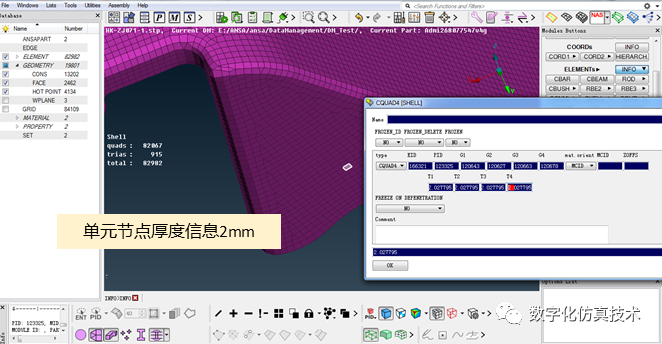

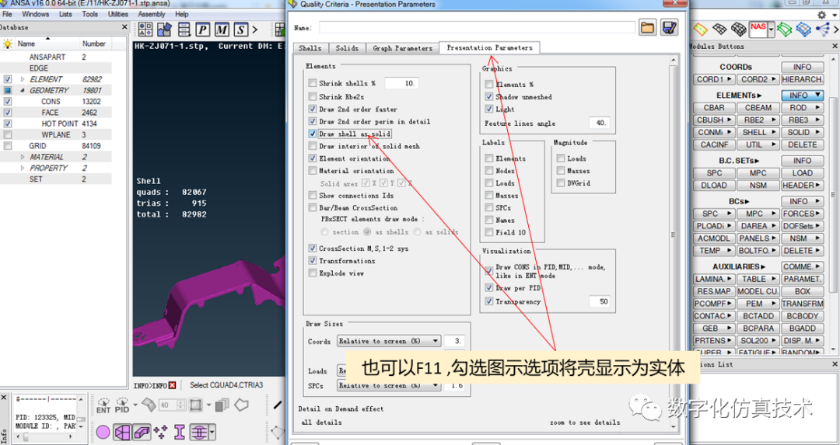

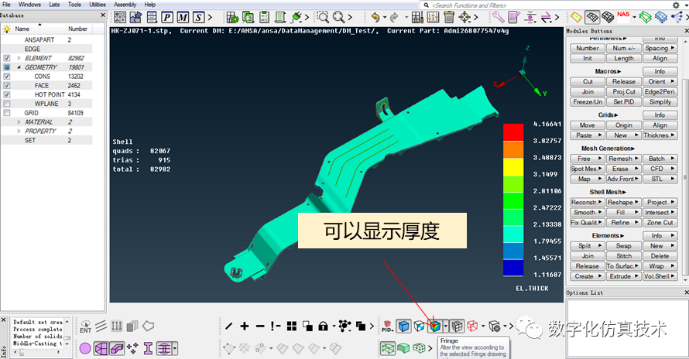

2. 厚度查看
![](/resources/upload/af8b8a67eea1f0c/1653276043692.png)
![](/resources/upload/af8b8a67eea1f0c/1653276044883.png)
![](/resources/upload/af8b8a67eea1f0c/1653276044925.png)
![](/resources/upload/af8b8a67eea1f0c/1653276045121.png)

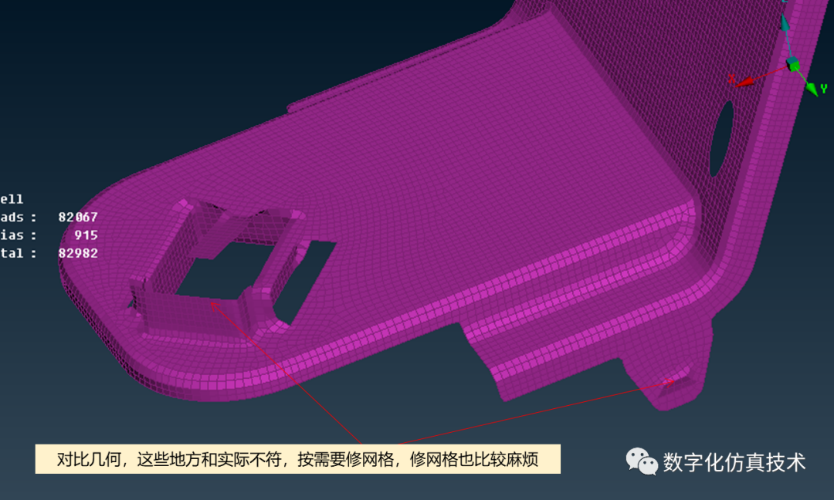

3. 根据需要修改网格
![](/resources/upload/af8b8a67eea1f0c/1653276048444.png)
模型导出

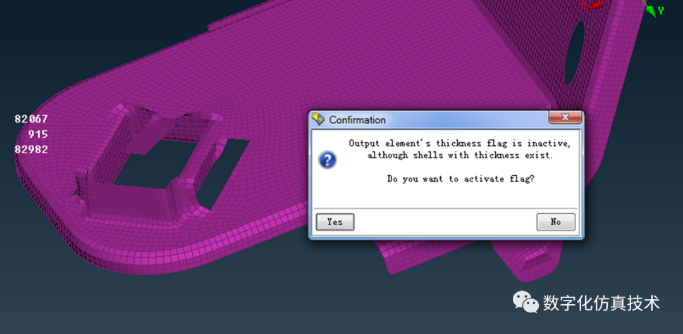

1. 导出网格时会询问是否导出节点厚度,此时要选yes,否则厚度按pid来,而pid目前是默认的厚度1mm
![](/resources/upload/af8b8a67eea1f0c/1653276045192.png)

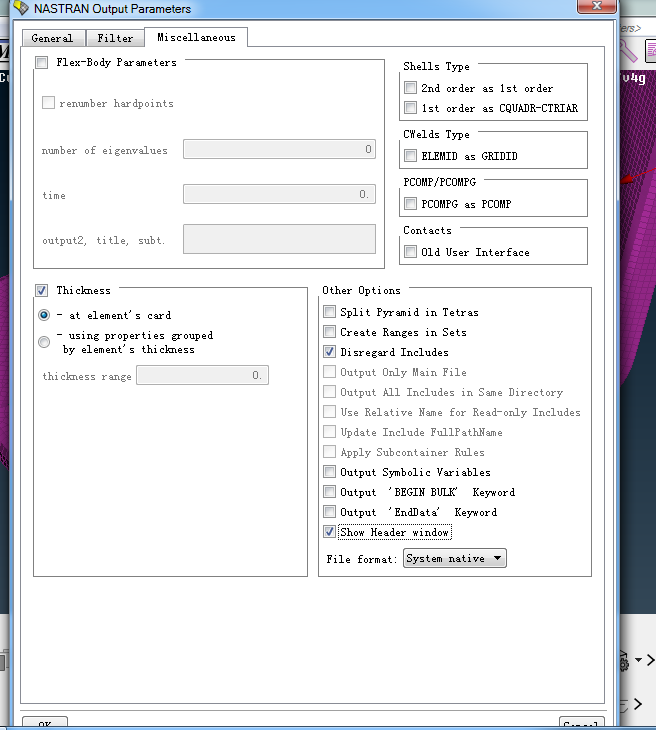

2. 导出的时候最好保证是纯模型,不要导出一些其他信息
![](/resources/upload/af8b8a67eea1f0c/1653276041764.png)
